Исходные данные
Возник такой вопрос: как создать изображение в формате "С" для использования с BSP (Board Support Package) на STM32F429I-Disco?
#ifndef __STLOGO_H
#define __STLOGO_H
#if defined ( __ICCARM__ ) /*!< IAR Compiler */
#pragma data_alignment=4
#endif
__ALIGN_BEGIN const unsigned char stlogo[9174] __ALIGN_END =
{
0x42,0x4d,0xd6,0x23,0x00,0x00,0x00,0x00,0x00,0x00,0x36,0x00,0x00,0x00,0x28,0x00,
0x00,0x00,0x50,0x00,0x00,0x00,0x39,0x00,0x00,0x00,0x01,0x00,0x10,0x00,0x03,0x00,
0x00,0x00,0xa0,0x23,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,
...
Формат данных
После изучения указанного участка файла, а также исходников функции void BSP_LCD_DrawBitmap(uint32_t X, uint32_t Y, uint8_t *pBmp)
из файла stm32f429i_discovery_lcd.c
стало понятно, что это структура заголовка формата BMP. Видимо, это нужно для простой загрузки изображений с карт памяти SD.
Также, по исходникам этой функции можно предположить, что поддерживаются только лишь форматы A8R8G8B8, R5G6B5 и R8G8B8.
Как же вывести изображение в этом формате?
Есть готовая утилита Bitmap Converter for emWin (BmpCvt.exe) поставляемая в пакете STemwin. Можно попробовать в ней, но это простой путь.
Как сделать с помощью LCD Image Converter?
Можно просто решить (как некоторые и делают :), что это невозможно, потому что ни одна из встроенных настроек это не позволяет. Однако, задача состоит лишь в воспроизведении структуры заголовков BMP и заполнении их правильными данными.
Из упомянутой выше статьи получается такая структура:
typedef struct tagBITMAPFILEHEADER {
uint16_t bfType; // Тип файла, 'BM', little-endian.
uint32_t bfSize; // Размер всего файла в байтах.
uint16_t bfReserved1;
uint16_t bfReserved2;
uint32_t bfOffBits; // Смещение пиксельных данных изображения от начала структуры (файла).
} BITMAPFILEHEADER; // 14 байт
// Версия 3, BITMAPINFOHEADER.
typedef struct tagBITMAPINFOHEADER {
uint32_t biSize; // Размер этой структуры, также указывающий её версию.
int32_t biWidth; // Ширина изображения, должна быть больше 0.
int32_t biHeight; // Высота изображения, должна быть больше 0.
uint16_t biPlanes; // Количество плоскостей, равно 1.
uint16_t biBitCount; // Количество бит на пиксел.
uint32_t biCompression; // Тип сжатия. В файле от ST оно равно 3 (BI_BITFIELDS), хотя из-за biClrUsed == 0 оно не используется.
uint32_t biSizeImage; // Размер данных изображения, в байтах.
int32_t biXPelsPerMeter; // Здесь равно 0.
int32_t biYPelsPerMeter; // Здесь равно 0.
uint32_t biClrUsed; // Здесь равно 0.
uint32_t biClrImportant; // Здесь равно 0.
} BITMAPINFOHEADER; // 40 байт
Шаблон
Цвета будем хранить в формате R5G6B5, т.е. в 16 битах. Для этого удобнее в качестве единицы хранения взять не uint8_t
, а uin16_t
, что скажется на данных в заголовке.
Шаблон для заполнения такой структуры, для компилятора GCC, будет выглядеть следующим образом:
#ifndef $(doc_name_ws)_H_
#define $(doc_name_ws)_H_
#include <stdint.h>
// struct packing, pragma for GCC !!!
#pragma pack(push, 1)
$(start_block_images_table)
typedef struct $(doc_name_ws)_tagBITMAPFILEHEADER {
uint16_t bfType;
uint32_t bfSize;
uint16_t bfReserved1;
uint16_t bfReserved2;
uint32_t bfOffBits;
} $(doc_name_ws)_BITMAPFILEHEADER; // size is 14 bytes
typedef struct $(doc_name_ws)_tagBITMAPINFOHEADER {
uint32_t biSize;
uint32_t biWidth;
uint32_t biHeight;
uint16_t biPlanes;
uint16_t biBitCount;
uint32_t biCompression;
uint32_t biSizeImage;
uint32_t biXPelsPerMeter;
uint32_t biYPelsPerMeter;
uint32_t biClrUsed;
uint32_t biClrImportant;
} $(doc_name_ws)_BITMAPINFOHEADER; // size is 40 bytes
typedef struct $(doc_name_ws)_tag_Struct {
// offset 0, size 14
$(doc_name_ws)_BITMAPFILEHEADER fileHeader;
// offset 14, size 40
$(doc_name_ws)_BITMAPINFOHEADER infoHeader;
// offset 54, size $(out_blocks_count) words
uint16_t data[$(out_blocks_count)];
} $(doc_name_ws)_Struct;
$(doc_name_ws)_Struct $(doc_name_ws) = {
{
0x4d42u,
sizeof($(doc_name_ws)_BITMAPINFOHEADER) + sizeof($(doc_name_ws)_BITMAPFILEHEADER) + ($(out_blocks_count) * 2),
0x0000u,
0x0000u,
sizeof($(doc_name_ws)_BITMAPINFOHEADER) + sizeof($(doc_name_ws)_BITMAPFILEHEADER)
},
{
sizeof($(doc_name_ws)_BITMAPINFOHEADER),
$(out_image_width),
$(out_image_height),
1u,
$(out_bpp),
0x00000003u,
($(out_blocks_count) * 2),
0x00000000ul,
0x00000000ul,
0x00000000ul,
0x00000000ul
},
{
$(out_image_data)
}
};
$(end_block_images_table)
// struct packing, pragma for GCC !!!
#pragma pack (pop)
#endif /* $(doc_name_ws)_H_ */
Настройки

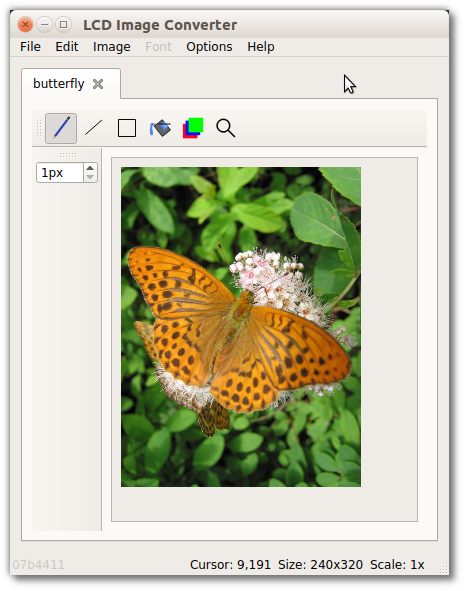

Основное окно программы.

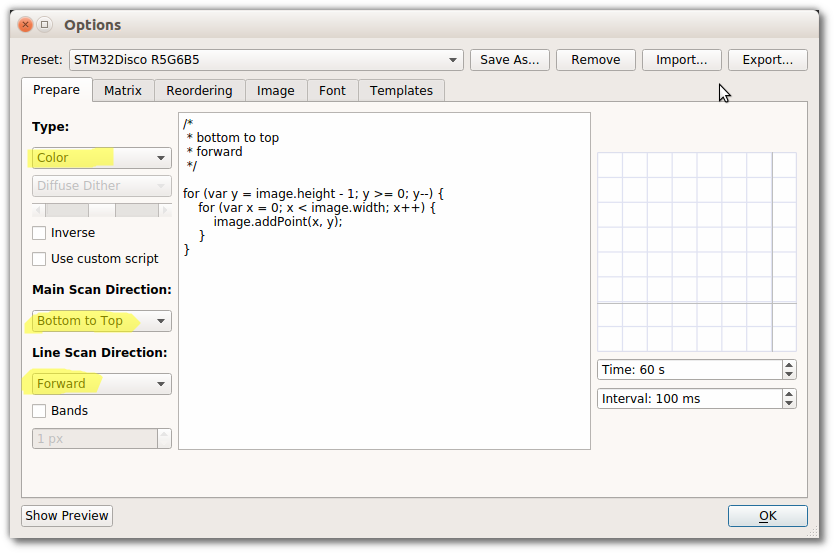

Настройки подготовки сканирования.

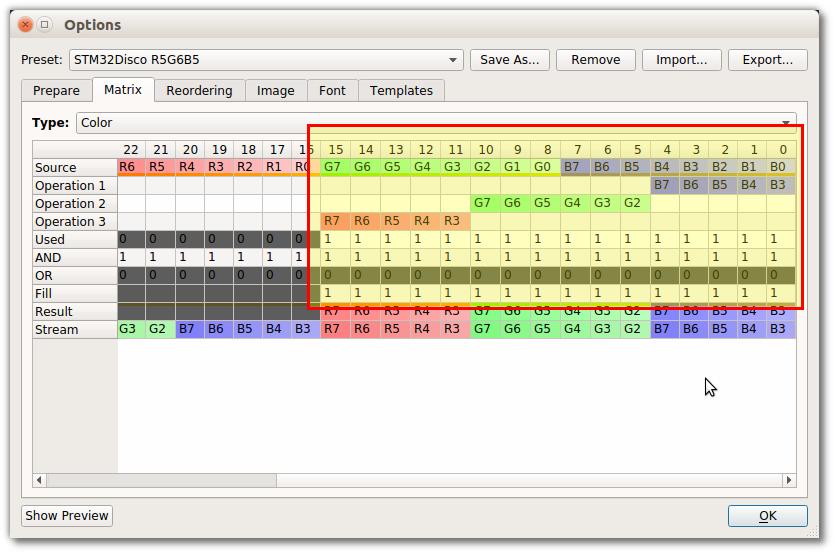

Матрица выборки цветов для R5G6B5.

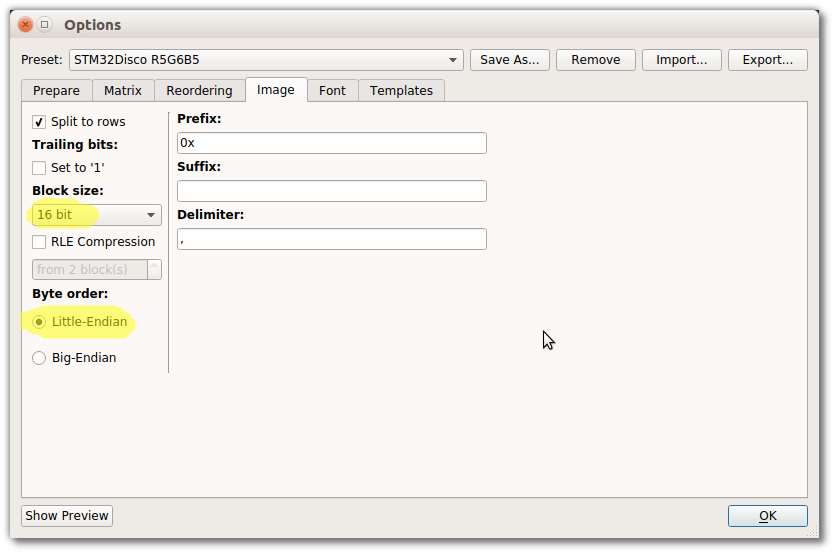

Настройки изображения.

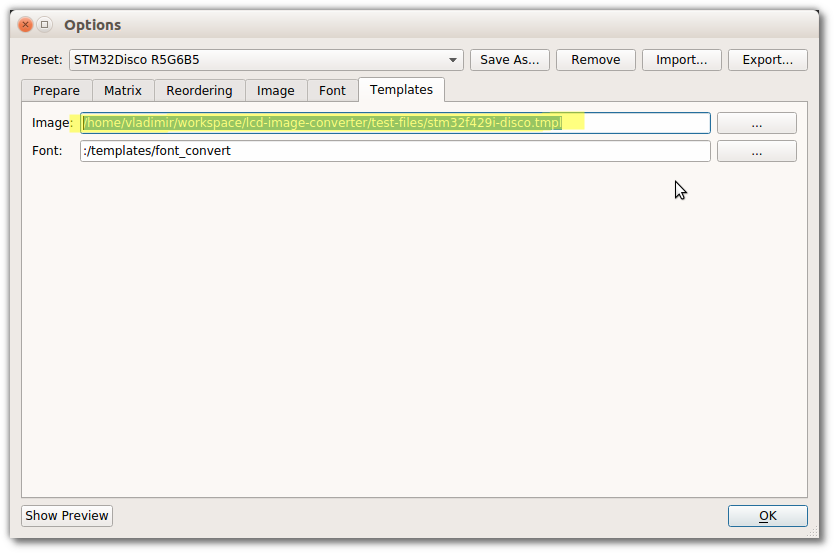

Здесь надо указать шаблон вывода, приведённый выше.
Результаты
#ifndef butterfly_H_
#define butterfly_H_
#include <stdint.h>
// struct packing, pragma for GCC !!!
#pragma pack(push, 1)
typedef struct butterfly_tagBITMAPFILEHEADER {
uint16_t bfType;
uint32_t bfSize;
uint16_t bfReserved1;
uint16_t bfReserved2;
uint32_t bfOffBits;
} butterfly_BITMAPFILEHEADER; // size is 14 bytes
typedef struct butterfly_tagBITMAPINFOHEADER {
uint32_t biSize;
uint32_t biWidth;
uint32_t biHeight;
uint16_t biPlanes;
uint16_t biBitCount;
uint32_t biCompression;
uint32_t biSizeImage;
uint32_t biXPelsPerMeter;
uint32_t biYPelsPerMeter;
uint32_t biClrUsed;
uint32_t biClrImportant;
} butterfly_BITMAPINFOHEADER; // size is 40 bytes
typedef struct butterfly_tag_Struct {
// offset 0, size 14
butterfly_BITMAPFILEHEADER fileHeader;
// offset 14, size 40
butterfly_BITMAPINFOHEADER infoHeader;
// offset 54, size 76800 words
uint16_t data[76800];
} butterfly_Struct;
butterfly_Struct butterfly = {
{
0x4d42u,
sizeof(butterfly_BITMAPINFOHEADER) + sizeof(butterfly_BITMAPFILEHEADER) + (76800 * 2),
0x0000u,
0x0000u,
sizeof(butterfly_BITMAPINFOHEADER) + sizeof(butterfly_BITMAPFILEHEADER)
},
{
sizeof(butterfly_BITMAPINFOHEADER),
240,
320,
1u,
16,
0x00000003u,
(76800 * 2),
0x00000000ul,
0x00000000ul,
0x00000000ul,
0x00000000ul
},
{
0x19e2, 0x2202, 0x2202, 0x2242, 0x2262, 0x2262, 0x2ac3, 0x3b64, 0x3ba4, 0x3b84, 0x4ba5, 0x4bc5, 0x3b85, 0x3304, 0x2ac3, 0x2aa3, 0x2aa3, 0x2aa3, 0x2283, 0x2a83, 0x2aa3, 0x2aa3, 0x2ac3, 0x2ae3, 0x3324, 0x3b84, 0x43c5, 0x43e5, 0x4405, 0x4405, 0x4405, 0x4405, 0x4405, 0x4405, 0x4405, 0x43e4, 0x3363, 0x2262, 0x1942, 0x1102, 0x1102, 0x1102, 0x1102, 0x1922, 0x1942, 0x1962, 0x1962, 0x1942, 0x1942, 0x1922, 0x1902, 0x1902, 0x1922, 0x1943, 0x1963, 0x1983, 0x1963, 0x1943, 0x1943, 0x1922, 0x1922, 0x1943, 0x1963, 0x1983, 0x2163, 0x1963, 0x1922, 0x1102, 0x1982, 0x2222, 0x2b22, 0x43a4, 0x5445, 0x5466, 0x5c86, 0x5c86, 0x43a3, 0x2202, 0x08a1, 0x1081, 0x1081, 0x1081, 0x10a2, 0x18e3, 0x2103, 0x2123, 0x29a3, 0x2a23, 0x2263, 0x2283, 0x2aa3, 0x22a3, 0x2aa3, 0x22a3, 0x2ac3, 0x22c3, 0x2ac3, 0x2ac3, 0x2ac3, 0x2243, 0x1983, 0x18e2, 0x18c2, 0x18e3, 0x18e2, 0x1903, 0x18e2, 0x10e2, 0x10e2, 0x10e2, 0x10c2, 0x10a1, 0x10a1, 0x10c2, 0x10e2, 0x1102, 0x1902, 0x1902, 0x18e2, 0x18e2, 0x18e2, 0x1102, 0x1922, 0x1942, 0x1942, 0x1942, 0x1943, 0x1922, 0x1102, 0x10c2, 0x10a2, 0x10c2, 0x10c2, 0x10c2, 0x10e2, 0x1902, 0x1922, 0x1962, 0x19a3, 0x19c3, 0x19a3, 0x19a3, 0x21a3, 0x19c3, 0x19c3, 0x19c3, 0x19e3, 0x22a3, 0x43c6, 0x5c88, 0x64c9, 0x64c9, 0x64ca, 0x64ca, 0x64aa, 0x5caa, 0x5caa, 0x5caa, 0x5cc9, 0x5cca, 0x5caa, 0x5ca9, 0x64a9, 0x5c87, 0x43a4, 0x2ac2, 0x19c2, 0x21c2, 0x19a2, 0x1982, 0x1982, 0x1962, 0x1982, 0x22c1, 0x43c4, 0x6486, 0x64c8, 0x64c9, 0x5cc9, 0x5ca8, 0x54a8, 0x5488, 0x54a8, 0x54c8, 0x5cc8, 0x5c87, 0x43e4, 0x2ae2, 0x1a42, 0x2282, 0x22a2, 0x2b23, 0x43e4, 0x5445, 0x4c04, 0x3323, 0x1a02, 0x1102, 0x1902, 0x1963, 0x2223, 0x3304, 0x4385, 0x4c06, 0x5426, 0x5466, 0x64a6, 0x6ce6, 0x6d07, 0x7526, 0x6d26, 0x6d26, 0x6d26, 0x6d26, 0x6d06, 0x6d07, 0x5cc8, 0x5488, 0x5469, 0x5468, 0x4c68, 0x5448, 0x4c68, 0x5468, 0x5468, 0x5468, 0x4c68, 0x4c47, 0x4c68, 0x5448, 0x4c48, 0x4c27, 0x4c27, 0x4c27, 0x4c27, 0x4c27, 0x4406, 0x4407, 0x43e6, 0x3ba6,
...
0x64c0, 0x5c81, 0x43c1, 0x2b22, 0x2222, 0x1a22, 0x2242, 0x2243, 0x21e2, 0x1982, 0x1922, 0x10e2, 0x10e2, 0x10e2, 0x10e2, 0x10e2, 0x1942, 0x2223, 0x2ae3, 0x3b44, 0x4bc5, 0x6487, 0x6d29, 0x758a, 0x7d8a, 0x7daa, 0x7daa, 0x85ca, 0x85eb, 0x8deb, 0x8e0c, 0x85ec, 0x7dec, 0x85ec, 0x8e0c, 0x962c, 0x962c, 0x962c, 0x8e2c, 0x8e0c, 0x85ec, 0x85cc, 0x85ed, 0x960d, 0x962d, 0x960d, 0x8dcc, 0x858b, 0x7d4b, 0x752a, 0x752a, 0x6d29, 0x7509, 0x6d09, 0x6d09, 0x7509, 0x6ce8, 0x6487, 0x5446, 0x43e5, 0x3b84, 0x3364, 0x3344, 0x3344, 0x2b44, 0x3344, 0x3344, 0x3b85, 0x43e6, 0x4c27, 0x5c68, 0x5c88, 0x5c88, 0x5c67, 0x5427, 0x4bc5, 0x4364, 0x32a3, 0x2a03, 0x2983, 0x2963, 0x2963, 0x2122, 0x18e2, 0x1902, 0x1922, 0x3204, 0x4245, 0x4a65, 0x4244, 0x29c3, 0x1922, 0x10e2, 0x10a2, 0x2182, 0x4322, 0x6443, 0x7504, 0x7d84, 0x7da5, 0x7dc5, 0x7dc6, 0x7de6, 0x7dc6, 0x7de6, 0x7dc6, 0x7dc6, 0x7de7, 0x8608, 0x8e49, 0x9689, 0x9688, 0x9688, 0x8e68, 0x8e68, 0x85c7, 0x6d05, 0x4c03, 0x2b02, 0x3323, 0x4bc5, 0x6486, 0x7507, 0x8588, 0x8da8, 0x9609, 0x9628, 0x9628, 0x9648, 0x9648, 0x9668, 0x9688, 0x9668, 0x9648, 0x9648, 0x9629, 0x8587, 0x6cc6, 0x53e4, 0x4304, 0x4303, 0x3b23, 0x3b23, 0x3ac3, 0x3a43, 0x3a23, 0x31e3, 0x21c2, 0x21e2, 0x21e2, 0x2182, 0x1922, 0x10c2, 0x1081, 0x0861, 0x0861, 0x0861, 0x0861, 0x0841, 0x1081, 0x10c2, 0x1922, 0x1982, 0x21c2, 0x21e2, 0x2202, 0x2222, 0x2242, 0x2242, 0x2262, 0x2262, 0x2262, 0x2262, 0x2262, 0x2262, 0x2262, 0x2242, 0x2222, 0x21a3, 0x1922, 0x10c2, 0x1061, 0x0861, 0x0841, 0x0841, 0x0841, 0x0020, 0x0020, 0x0000, 0x0020, 0x0020, 0x0020, 0x0020, 0x0020, 0x0020, 0x0841, 0x1081, 0x1942, 0x5424, 0x8dc8, 0x85c9, 0x7d8a, 0x756a, 0x754b, 0x6d4a, 0x756b, 0x756b, 0x756b, 0x756b, 0x756a, 0x756a, 0x756a, 0x754b, 0x756a, 0x758a, 0x756a, 0x758a, 0x7d6b, 0x7d6c, 0x856d, 0x7d6d, 0x756c, 0x756c, 0x756c, 0x754b, 0x754a, 0x756b, 0x756b, 0x758b, 0x758b, 0x7d8b, 0x758b, 0x758b, 0x7d8b, 0x7d6c, 0x8dcd, 0xa60f, 0x8d8f, 0x752c, 0x6d2b
}
};
// struct packing, pragma for GCC !!!
#pragma pack (pop)
#endif /* butterfly_H_ */

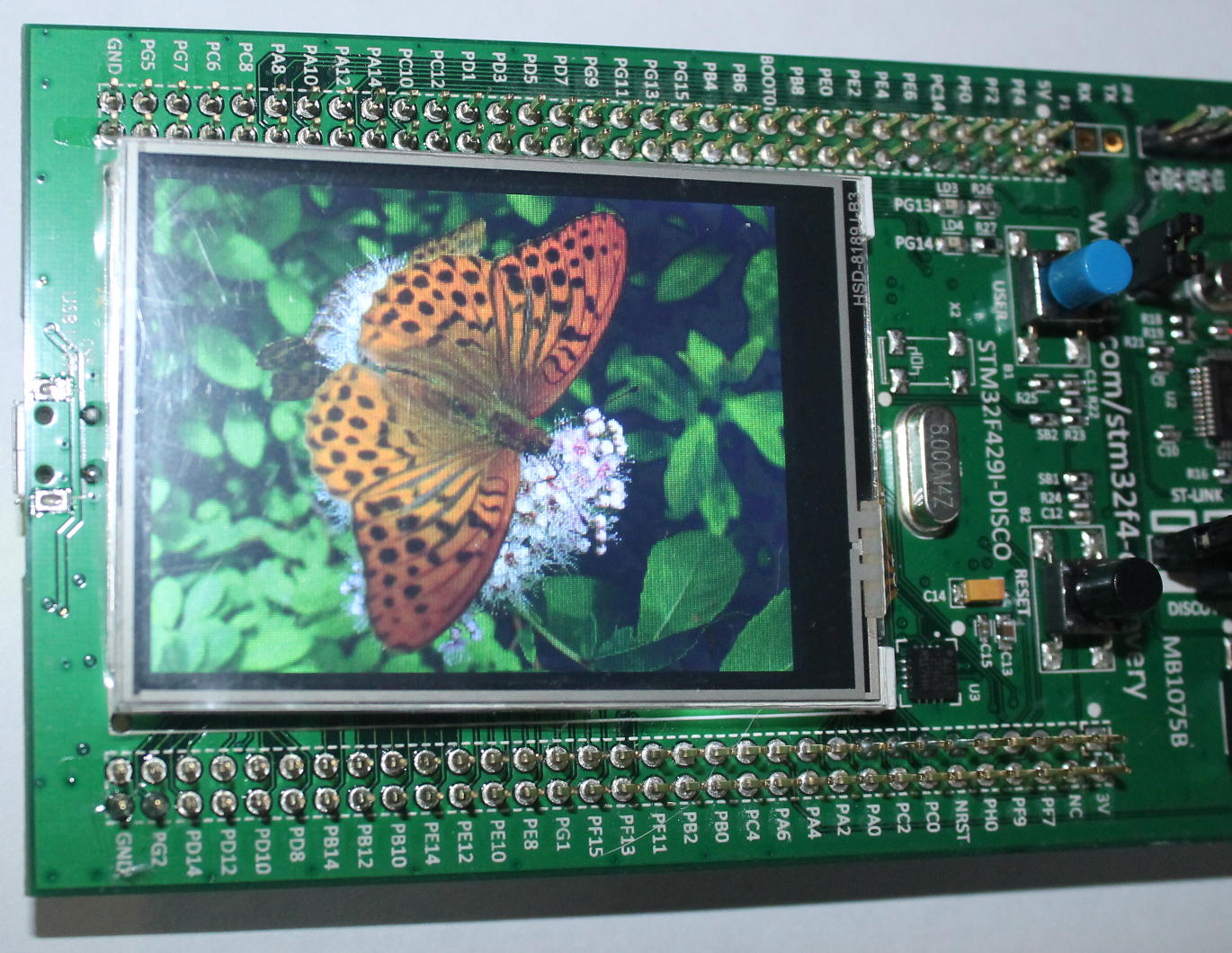

Фото платы STM32F429I-Disco с полученным изображением
